Ablauf
Es soll das Medium aus einem IBC Container oder 200 L Spundlochfass in 5ltr.-30ltr. Gebinde Umgefüllt werden. Dieses soll manuell durch einen Mitarbeiter erfolgen.

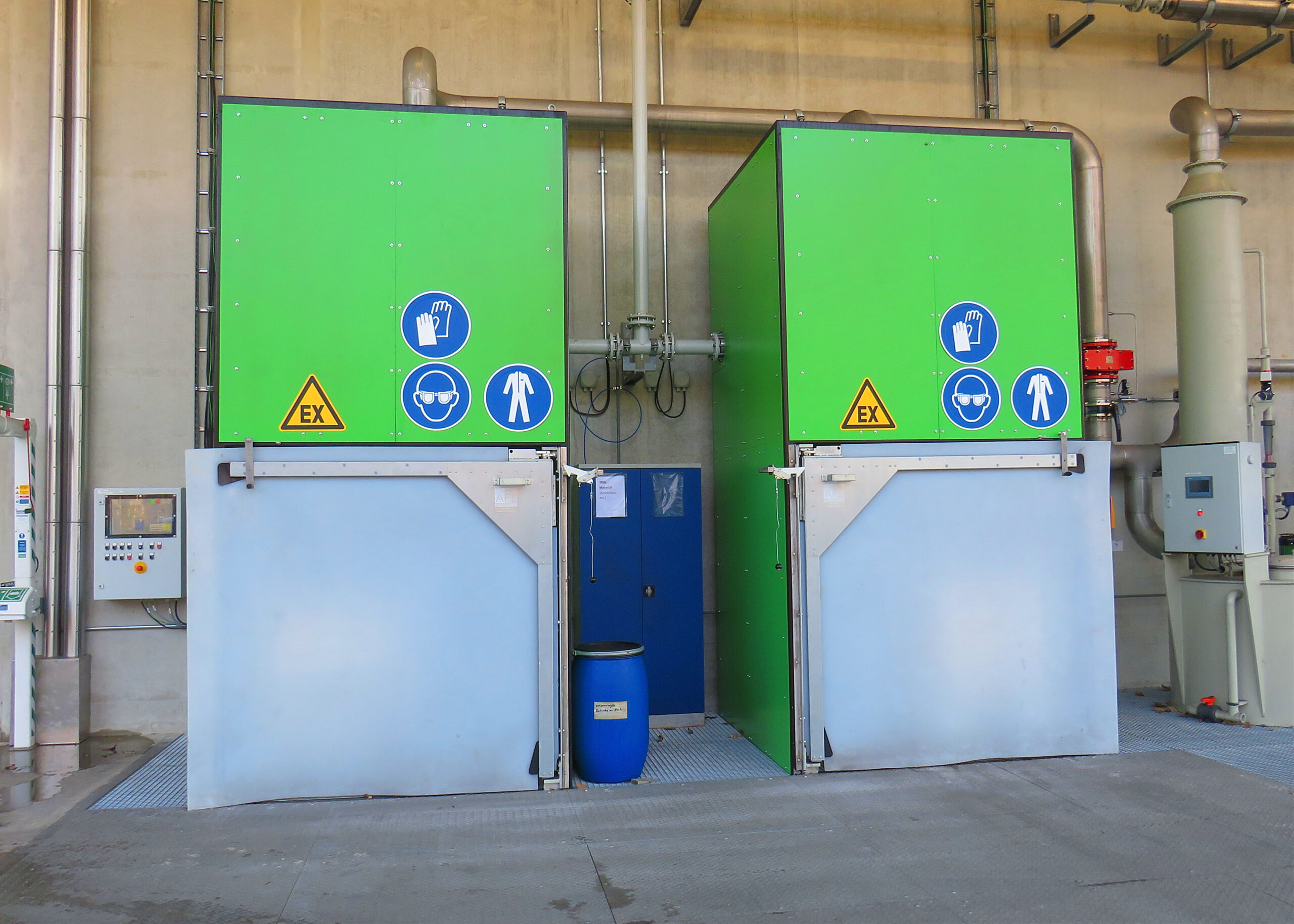

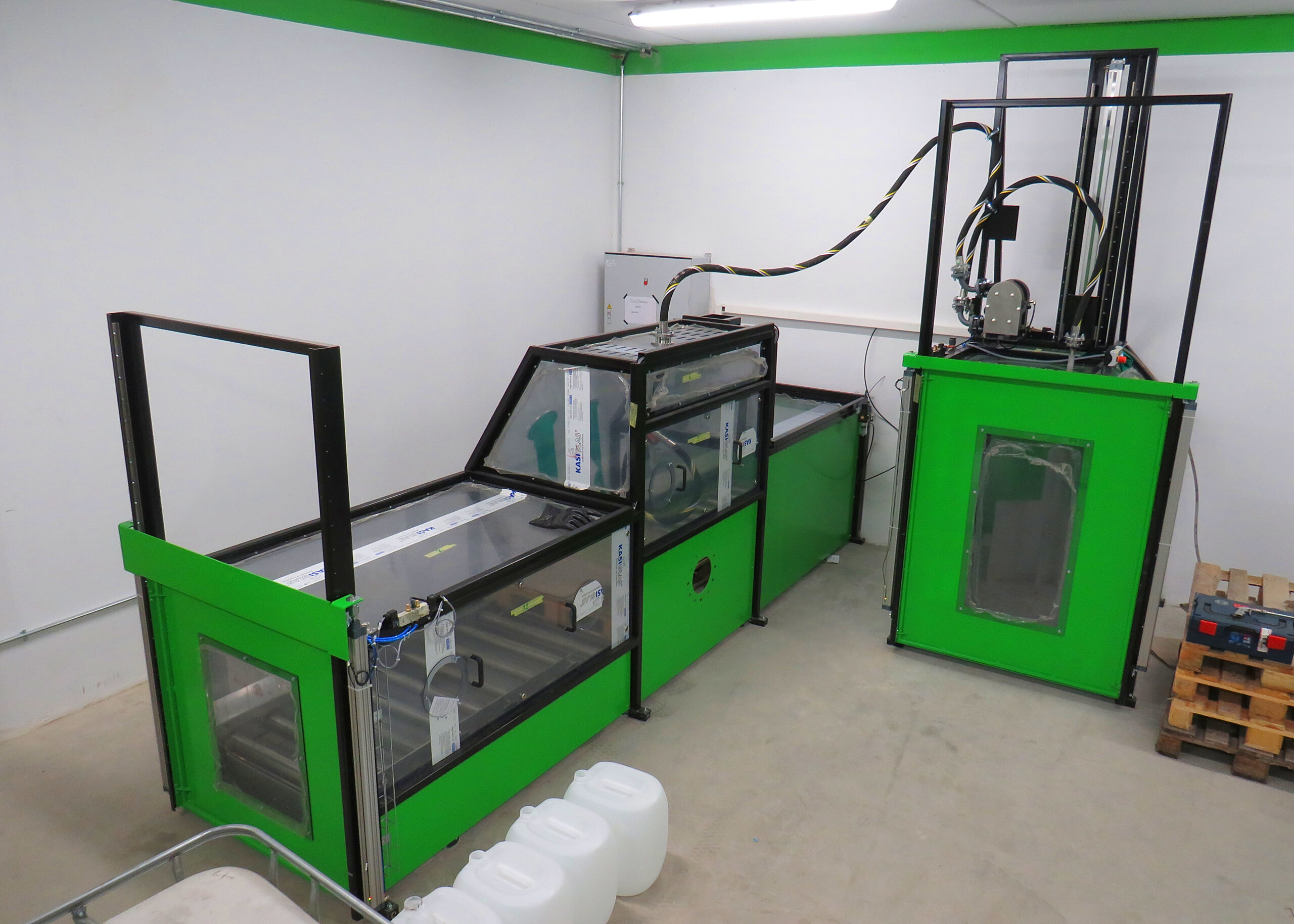

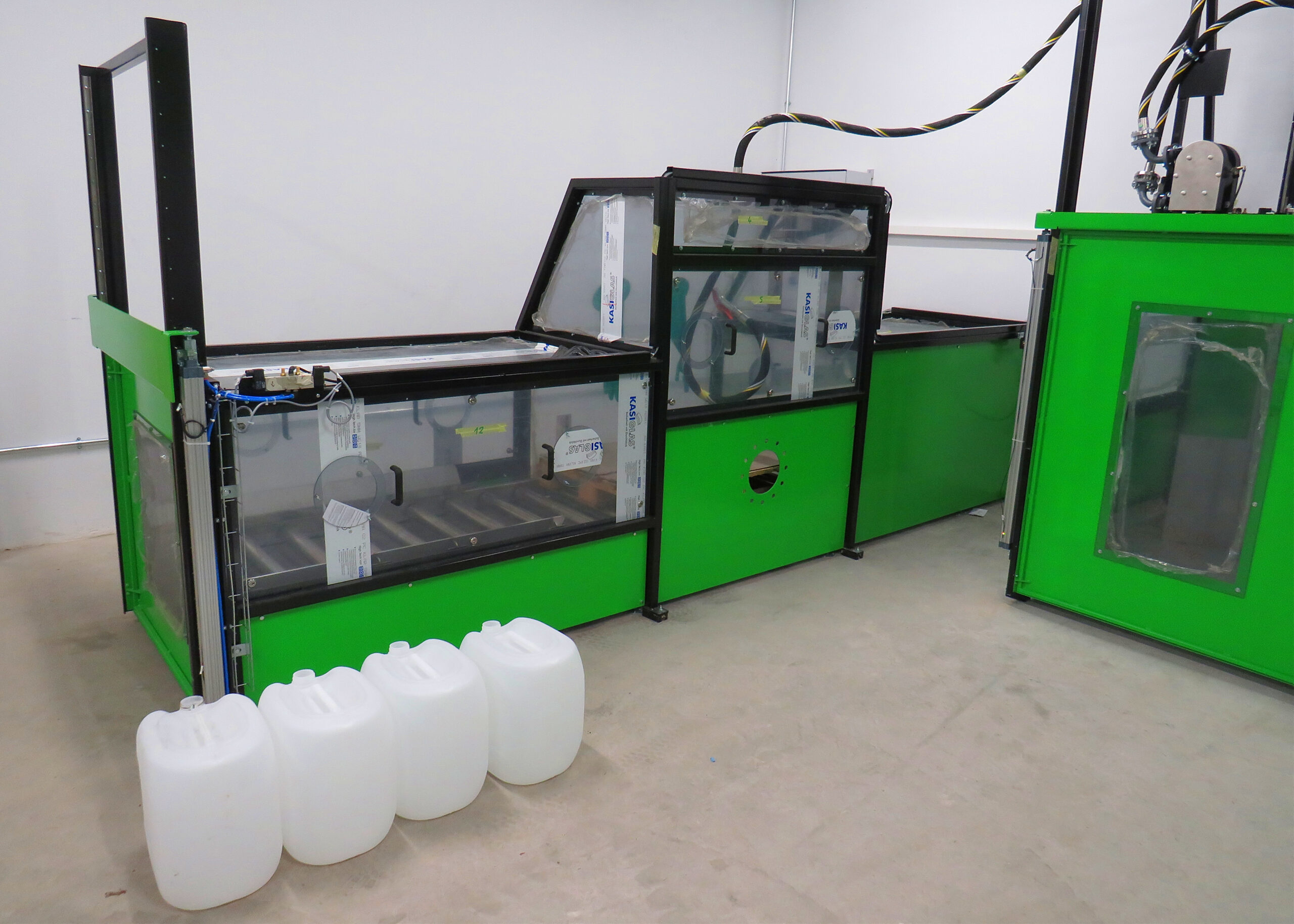

Die Anlage besteht aus 3 Komponenten: 1. IBC Station ; 2.Umfüllkabine ; 3.Rollenförderer (mit 3 Palettenstellplätzen, 1 links und rechts vom Umfüllbereich und eine in der Umfüllposition). Die Bestückung für ein Abfüllvorgang erfolgt mit 2 Europaletten. Der Bediener steht vor dem Umfüllbereich, in dem sich auch das Bedienpanel befindet. Die IBC Station sowie die Rollenbahn werden mit einer Ameise / Gabelstapler bestückt. Es wird eine manuelle Steuerung verwendet die Überwachung läuft über eine SPS.
- Tor der IBC/Fass Station wird geöffnet
- IBC Entleerstation wird von einem Gabelstapler mit einem IBC / 200L Spundlochfass bestückt
- Tor wird geschlossen
- Absaugung startet
- MA öffnet über die fest eingebauten Stulpenhandschuhe das Gebinde
- Lanze mit im Tastdruckbetrieb in das Gebinde eingefahren, optische Kontrolle durch MA
- Tor Rollenbahn öffnet
- Mit Kanistern bestückte Europaletten (2 Stck.) werden dicht hintereinander auf der Rollenbahn aufgesetzt und bis ans Ende gefahren. „Die Kanister sind bereits geöffnet, der Deckel ist auf der Oberseite abgelegt“
- Tor wird geschlossen
- Absaugung startet
Die Anlage ist jetzt für den Befüllvorgang vorbereitet
- Am Bedienpanel:
- Start drücken (Taster)

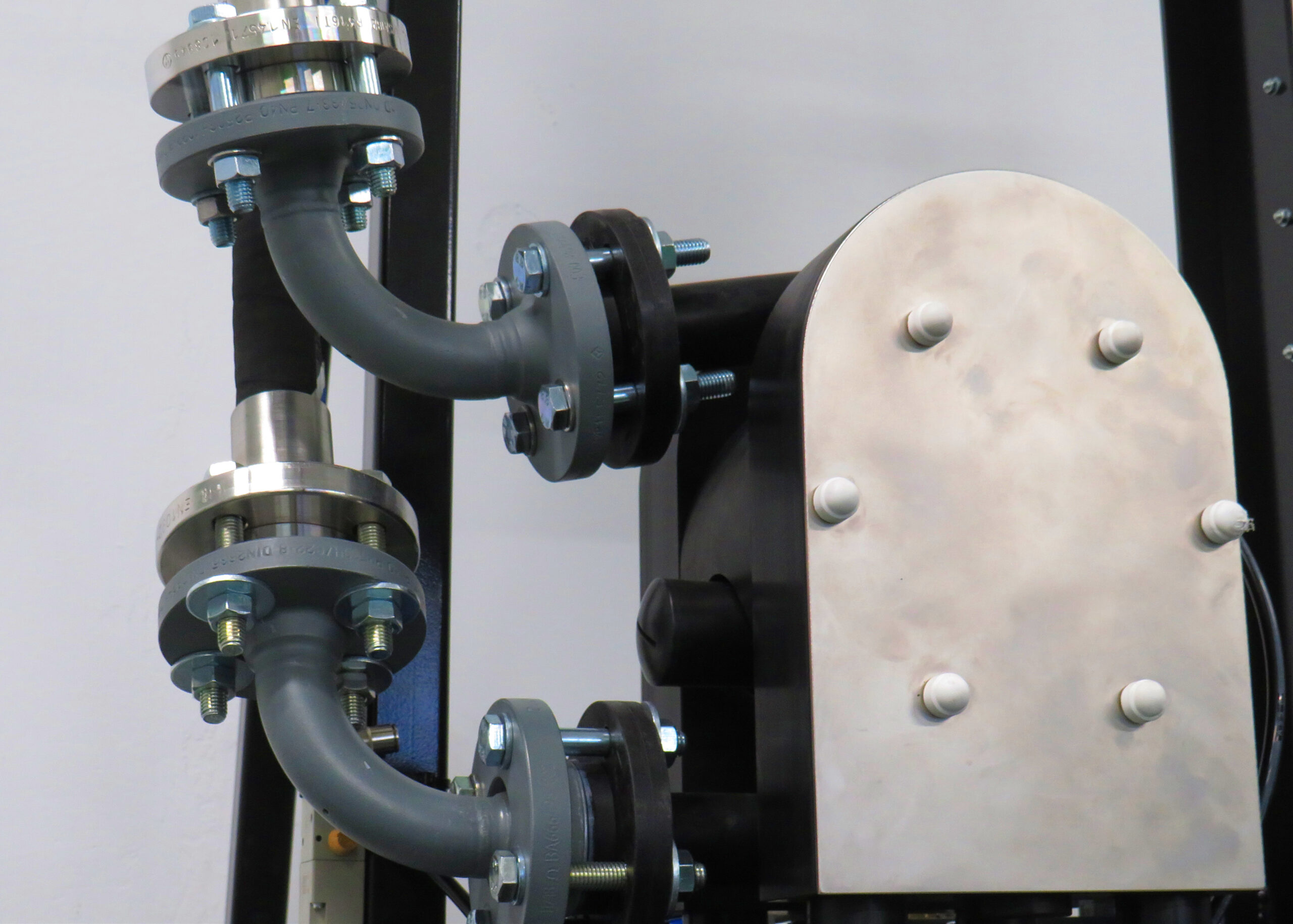

- Membranpumpe startet

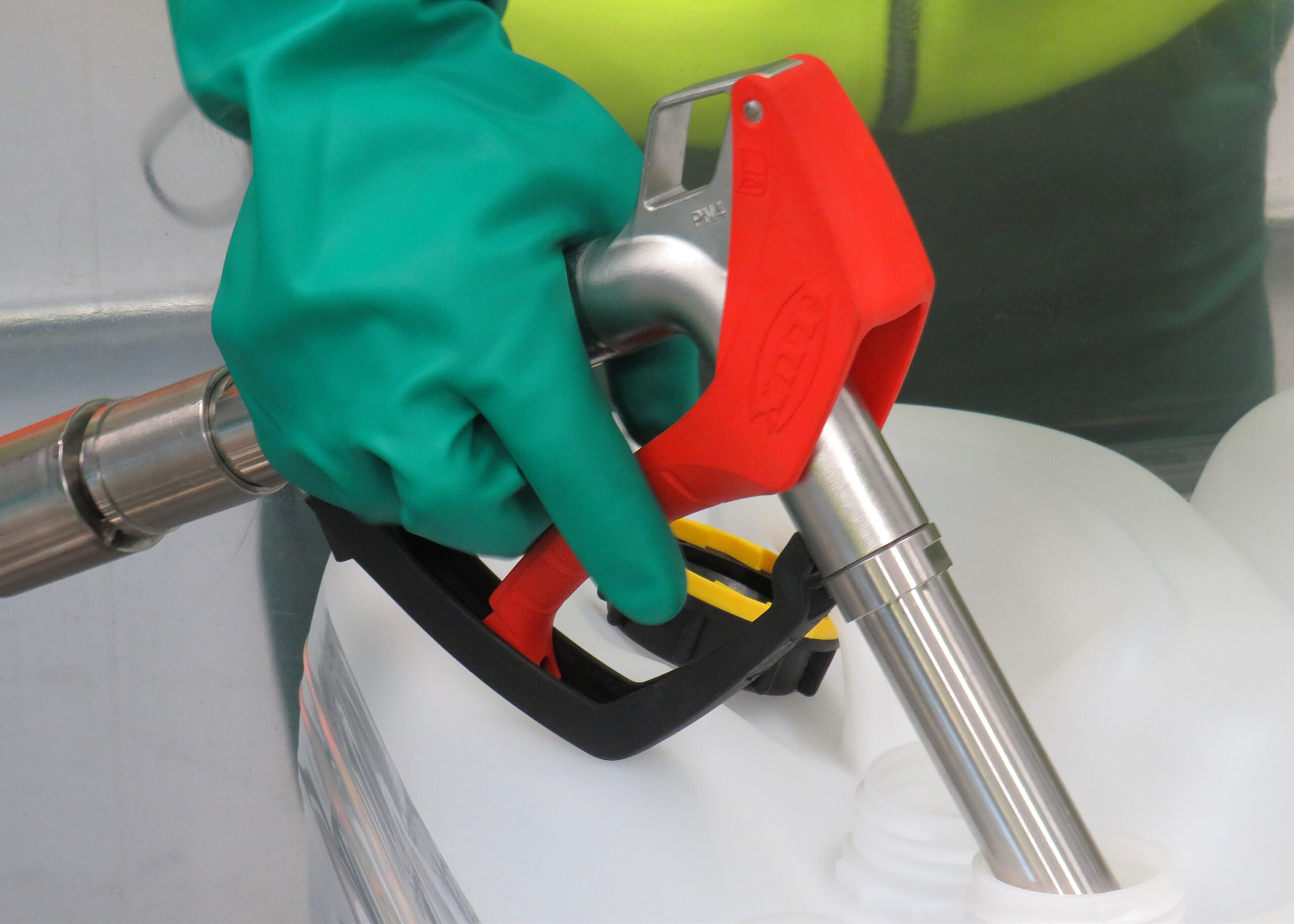

- Das Palettenduo wird mittels Fusstaster vom MA im Befüllbereich seitlich verfahren, dass er alle Kanister manuell mit der Zapfpistole füllen kann. (die Befüllung liegt in der Verantwortung des Bedieners, keine Überwachung)
- Die Zapfpistole wird entsprechend abgelegt und die Kanister werden händisch verschlossen.
- Stop drücken (Taster)
Die Befüllung ist abgeschlossen
- Die Paletten können zur Entnahmeposition (Identisch mit der Bestückungsposition) gefahren werden, Tor öffnet
- Palette kann von Gabelstapler von der Rollenbahn entnommen werden
- Die Füllmenge vom IBC / Fass wird nicht überwacht
Um die Ausgasung möglichst gering zu halten, soll nach dem Befüllvorgang die Anlage gespült werden.
Der Auslauf von der Zapfpistole wird in ein „Wasserbad“ abgelegt, Die Sauglanze wird in ein mit neutralem Medium gefüllten IBC eingetaucht.
Ein Abstreifer für den Aussenbereich der Lanze wird nicht vorgesehen!
